Кран гидроподъемника — замена кнопки спуска

Кран гидроподъемника — замена кнопки спуска.

Снова поднял кузов до упора — и запорный клапан сделал свое дело, как человек простой и злой — с ноги на всю силу упер рычаг, и я снова слегка погнул кнопку спуска, чему я был весьма "рад", в очередной раз лазя под авто с плоскогубцами, чтобы чуть повернуть и высвободить кнопку от клина, когда подъем не срабатывал.
🙂

Замену предполагал давно, рабочие поверхности штоков биты-перебиты при правке, что мешает уплотнительному сальнику делать свое дело, и к тому же, кажется, мягкие, но ничего подходящего не находил.

Строение на примере запасного крана

Как оказалось, идеально подходит клапан от Ваз — диаметр стержня требуемые 8 мм.

Купил новый клапан

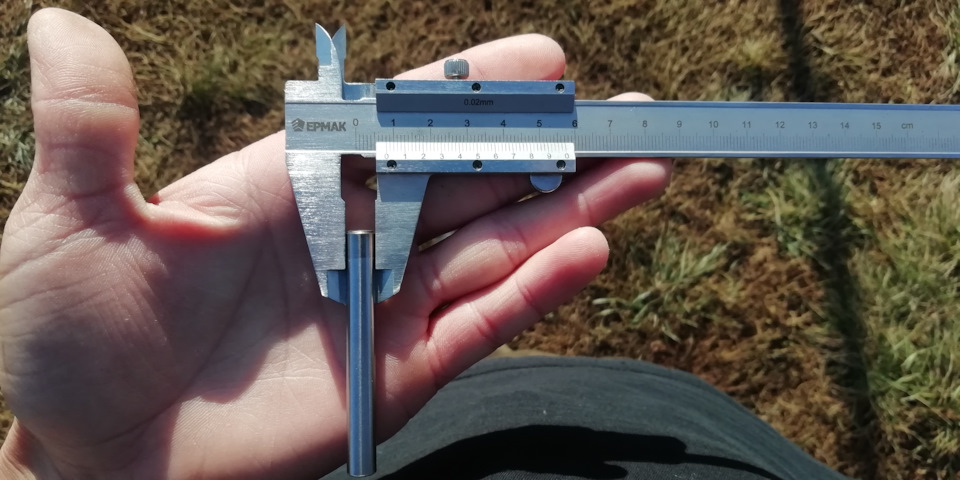

Длина заводского толкателя — 65 миллиметров.

Расчехлив токарный станок изготовил.

Вот и готово

В процессе увлекся и продинамил целый миллиметр — 64мм :(:, пришлось купить еще один клапан и изготовить с заветными 65 мм. )
Будет прозапас.

Посмотрим, как проявит себя в работе, надеюсь стержень клапана будет тверже.
Если же снова погнется, изменю флажок самого рычага, для изменения приложения силы.

Все работает отлично! )
12.12.2018

Ремонт гидрозамка автокрана

Гидрозамок предназначен для запирания рабочей жидкости в поршневых полостях гидроцилиндров вывешивания крана. В случае самопроизвольного втягивания гидроцилиндров вывешивания крана техника подлежит ремонту.

Основные неисправности гидрозамка:

  • негерметичность клапана вследствии попадания между клапаном и седлом клапана инородных частиц;
  • негерметичность клапана вследствии износа клапана или седла клапана;
  • заклинивание клапана в открытом положении;
  • заклинивание поршня;
  • поломка пружины клапана.

Перед разборкой гидрозамок очщается от загрязнений, промывается в дизельном топливе и обдувается сжатым воздухом.

Читайте так же:
Шайбы для регулировки клапанов metelli

При сборке обеспечивается необходимая чистота рабочего места, попадание внутрь гидрозамка пыли, грязи — недопустимо.

Стоит также оговорить тот момент, что гидроцилиндр раздвижения опор более-менее современного крана должен быть конструктивно приспособлен под установку гидрозамка. Например, у стандартных гидроцилиндров опор КС-45717 «Ивановец» ГЦ-63.40х1680.01 (138) или ГЦ-63.50х1680.01 (77) он может быть не предусмотрен. В том случае, если гидроцилиндр может работать с гидрозамком, это обязательно будет указано в его описании и характеристиках, предоставляемых производителем цилиндра (например, ООО «БРМЗ»).
