Регулирующий клапан – электропривод, МИМ или позиционер

Регулирующий клапан – электропривод, МИМ или позиционер?

Многие задачи автоматизации технологических процессов в той или иной мере требуют плавного изменения параметров рабочей среды. Это может быть поддержание нужного расхода теплоносителя на входе в теплообменник, или заданного давления воздуха внутри рабочей камеры пневмоцилиндра для регулировки усилия прижима, или поддержание соотношения газ/воздух при подаче топлива в горелку котла и т. д. Эти и многие другие задачи требуют применения регулирующих клапанов для их решения.

Продукт: Клапан регулирующий VFS 2, Danfoss

В таблице приведена оценка стоимости доставки заказа весом 3 кг.

Служба доставкиДата доставкиОценочная стоимость доставки заказа весом 3кг

* кроме крупногабаритных заказов

Дополнительная информация

Стоимость доставки зависит от общего веса и объема заказа. Сроки доставки, указанные в таблице, являются ориентировочными и зависят от выбранной курьерской компании. Окончательный расчет стоимости и сроков доставки заказа предоставит Вам менеджер нашего магазина.

Обратите внимание, доставка курьерскими службами осуществляется после оплаты заказа. Так же мы можем организовать доставку через любую другую Транспортную Компанию, удобную для Вас. Для расчета стоимости доставки обратитесь к менеджеру интернет-магазина.

Акция не распространяется на заказы, на которые действуют ограничения транспортных компаний и пунктов выдачи по весу или объёму. Возможность бесплатной доставки вашего заказа уточняйте у менеджера интернет-магазина.

Сроки доставки, указанные в таблице, являются ориентировочными и зависят от способа доставки. Окончательный расчет стоимости и сроков доставки заказа предоставит Вам менеджер нашего магазина.

Инструкция

1) Выберите тип транспортируемой по трубопроводу среды (жидкость / газ / пар).

2) Введите величину давления на входе в клапан (Р1) и на выходе клапана (Р2).

Важно! Величину давления необходимо задавать в бар.

3) Введите расход вещества м 3 /час и плотность вещества, кг/м 3 (Для газа и пара плотность газа указать при нормальных условиях).

4) Введите коэффициент запаса для пересчета kv в kvs (рекомендуется коэффициент запаса принимать в пределах 1,2-1,3).

Разновидности

Как уже отмечалось название «двухходовый» говорит о том, что устройство имеет выход и вход. А вот угловое или прямое у него исполнение существенной роли не играет. Оно выбирается по надобности.

p, blockquote 19,0,0,1,0 —>

И прямые, и угловые краны могут быть оборудованы системой автоматического управления. Реализуется она обычно на электроприводе, который может работать самостоятельно. Также вы может управлять им посредством дистанционного пульта.

Читайте так же:
Как регулировать клапана москвиче 2141

p, blockquote 20,0,0,0,0 —>

Благодаря наличию сервопривода может осуществляться работа движения двухходового клапана, в результате которой он может или пропускать или не пропускать жидкость или газ, или пропускать в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления.

Регулирующий 2х ходовой клапан на автоматике

Резьбовой двухходовой регулирующий клапан

Резьбовой двухходовой регулирующий клапан CV216MZ с электроприводом

Выпускается такое устройство с комплектом из обвязки датчиков, электропривода и микроконтроллера. Благодаря микроконтроллерному управлению краном можно получать и обрабатывать сведения, которые подают датчики. Дальнейшее развитие событий зависит от того, как запрограммировано устройство.

p, blockquote 22,0,0,0,0 —>

Двухходовой клапан может не быть запорным, а только регулировочным. В таком случае он не сможет обеспечить вам качественное перекрытие потока жидкости. Именно поэтому необходимо дополнительно устанавливать отдельные запорные клапаны. Если же устройство является запорно-регулирующим, то во вспомогательных элементах запорной арматуры нет необходимости.

p, blockquote 23,0,0,0,0 —>

Бывают проходные узлы, которые могут функционировать автономно, при этом для их работы электрическое питание не требуется. Это штоковая арматура с мембраной и противодействующей ей пружиной. Шток управляется и регулируется посредством мембраны и пружины. Обратная связь обеспечивается при помощи обводки, по которой движется вода из трассы. Таким образом она будет направлять мембрану в верную сторону и заодно будет двигать шток, к которому привязан запорный элемент.

p, blockquote 24,0,0,0,0 —>

Клапаны с дистанционным управлением

Управлять 2х ходовым клапаном дистанционно гораздо легче и удобнее, чем трехходовым. Однако, такой способ управления обязательно предполагает наличие электрических приводов, пульта (одного или нескольких). В подобные пультовые будут приходить все сведения о состоянии разных участков теплотрассы. Из одного из таких помещений вы можете осуществлять руководство процессом функционирования теплосети. Вы можете уменьшать, повышать давление, перекрывать конкретные ветки.

p, blockquote 25,0,0,0,0 —> p, blockquote 26,0,0,0,1 —>

Подводя итог всего вышеописанного стоит упомянуть о достоинствах, которым обладает двухходовой регулировочный клапан:

Что регулирует клапан vfs2

Поставка высокотехнологичного промышленного оборудования для автоматизации производственных процессов во всех отраслях промышленности

Пропорциональный клапан

Пропорциональный клапанПропорциональный электромагнитный клапан имеет предназначение непрерывно регулирующего устройства, расхода жидкости или газа при регулировке уровня входного сигнала. Пропорциональный клапан нормально закрытый. Для того чтобы поток жидкости или газа через клапан регулировался в пределах 0 — 100%, необходимо дополнительно устанавливать управляющее устройство, в противном случае вовремя работы клапан открыт или закрыт.

Пропорциональное действие

Большинство клапанов для управления потоком работают на основе включения/выключения. Они либо полностью открыты, либо закрыты. Меняя электрический ток на входе пропорционального клапана, поток жидкости через клапан может быть непрерывен и плавно регулироваться в пределах от 0 до 100%, от максимального номинального расхода.

Пропорциональный клапан

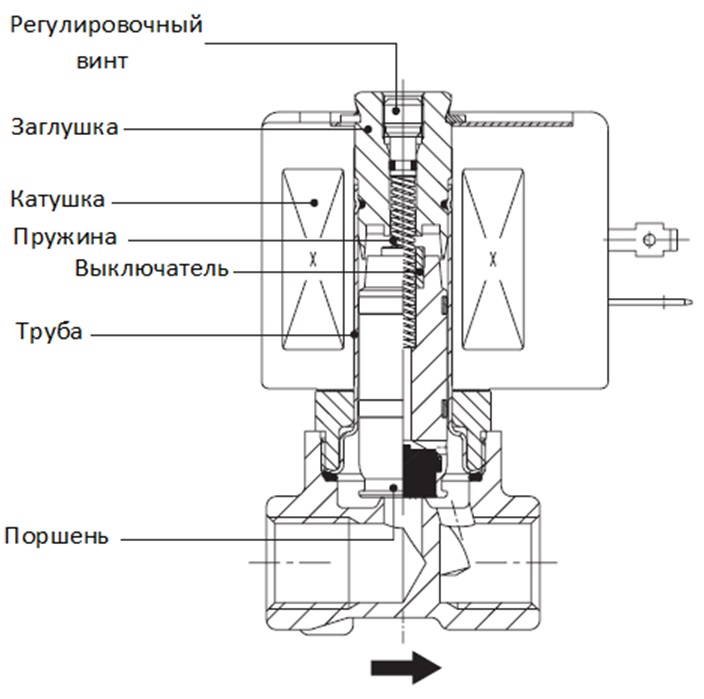

Конструкция

Для того чтобы получить клапан пропорционального действия, необходимо изменить конструкция электромагнита.

Принцип работы

Регулировка расхода зависит от открытия клапана (смещения или удара ядра внутри основной трубы). В пропорциональных электромагнитных клапанах магнитное поле прямо пропорционально, току, протекающему через катушку. Регулировка спускного винта, повышая либо понижая усилия воздействия на пружину, позволяет правильно настроить клапан, чтобы подстроить его под производственные допуски и производят одинаковые характеристики потока.

Пропорциональный электромагнитный клапан функционирует за счет силы, создаваемой электромагнитной катушкой; при прохождении тока через нее, увеличивает обратная сила воздействия на поршень, которая создается сжатой пружиной находящейся над соленоидом. При маленьком токе, проходящем через катушку, на поршень оказывается не достаточная сила для его поднятия в следствии чего клапан остается закрытым. При увеличении силы тока, повышается напряженность магнитного поля внутри соленоида, что приводит к поднятию поршня. В зависимости от жесткости обратной пружины рассчитывается напряженность магнитного поля и ток в соленоиде, необходимые для корректной работы пропорционального клапана. Для увеличения или снижения силы воздействия обратной пружины используется регулирующий винт. Когда сила, создаваемая магнитным полем, уравновешивается силой, разжимания обратной пружины клапан находится в открытом состоянии. Данные регулировки позволяют настроить пропорциональные клапаны под необходимые производственные допуски предприятия.

Параметры пропорциональных клапанов

ФункцияΔP max, барТемпература, о СDyСерия,
PDF файл
minmax
Латунный корпус
2/2 НЗ0. 12+60М5202
2/2 НЗ0. 8+501/8202
2/2 НЗ0 . 16-10+901/4202
2/2 НЗ0 . 4-10+903/8202
2/2 НЗ0,3 . 10-10+903/8. 1/2203
2/2 НЗ-0,9 . 10-5+903/4610
Корпус из нержавеющей стали
2/2 НЗ0 . 8+501/8202
2/2 НЗ0 . 16-10+901/4. 3/8202
2/2 НЗ0 . 16-10+1801/2. 2 1/2Е290
Бронзовый корпус
2/2 НЗ
3/2 НЗ
0 . 16-10+1801/2. 2 1/2Е290
Пластиковый корпус
2/2 НЗ — НО0 . 4-8+60Опорная плита630
FLOWTRONIC D
2/2 НЗ — НО4 . 8+601/2. 1/4. 3/8607

Устройства для управления пропорциональными клапанами

Название устройстваСерия,
PDF файл
Управляющее устройство для пропорциональных электромагнитных клапанов POSIFLOW908
Устройство для управления пропорциональными электромагнитными клапанами603

Электропитание

Регулируя ток соленоида, пропорциональный клапан, можно открывать и закрывать практически бесконечное количество раз. Регулировать ток можно регулировкой напряжения на соленоиде.

Напряжение на катушке может изменяться 2-мя способами:
— широтно-импульсной модуляцией;
— подачей постоянного напряжения 0-24 В.

Так как сопротивление обмоток катушки зависит от температуры окружающей среды, то в целях поддержания клапана в определенной позиции ток в катушке необходимо поддерживать в пределах 100 – 500 мА.

Время отклика

Пропорциональный клапан имеют время отклика, которое составляет порядка миллисекунд. Это означает, что он очень быстрое реагирует на любое изменение на электрическом входе. Динамическое время отклика позволяет судить о динамических характеристик пропорционального электромагнитного клапана. Динамическое время отклика указывает на промежуток времени между моментом шаг в электрический вход и время, когда ядро достигло своего нового положения. Для пропорциональных электромагнитных клапанов это время, как правило, составляет 25-60 мс.

Характеристики регулировки потока

Характеристики клапана

Производительность клапана можно оценить из его свойств, представленных ниже.

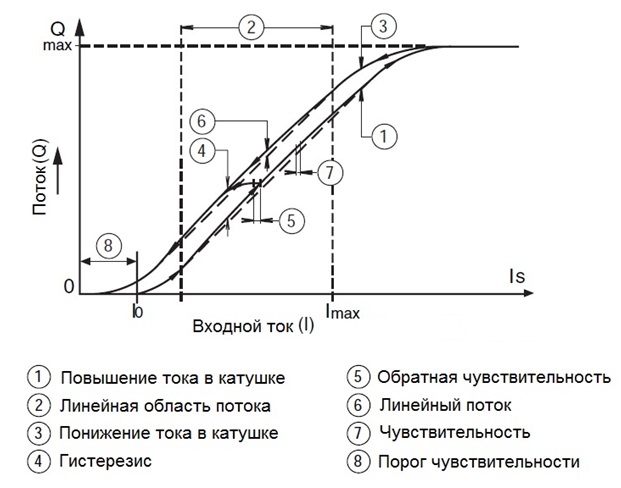

Линейность. Кривые расхода обычно показывают кривизну на обоих концах, снизу и сверху, между которыми есть линейная рабочая часть кривой. Нелинейность является степень, в которой фактическая кривая потока отклоняется от идеальной прямой линии (выражается в процентах на определенном линейном участке кривой).
